Ελεγχόμενο από PLC 4000KN Τσακίστρα για σκουπίδια για αυτοματοποιημένα εργοστάσια σκουπιδιών με προηγμένη τεχνολογία

Ελεγχόμενο από PLC 4000KN Τσακίστρα για σκουπίδια για αυτοματοποιημένα εργοστάσια σκουπιδιών με προηγμένη τεχνολογία

Επισκόπηση του προϊόντος

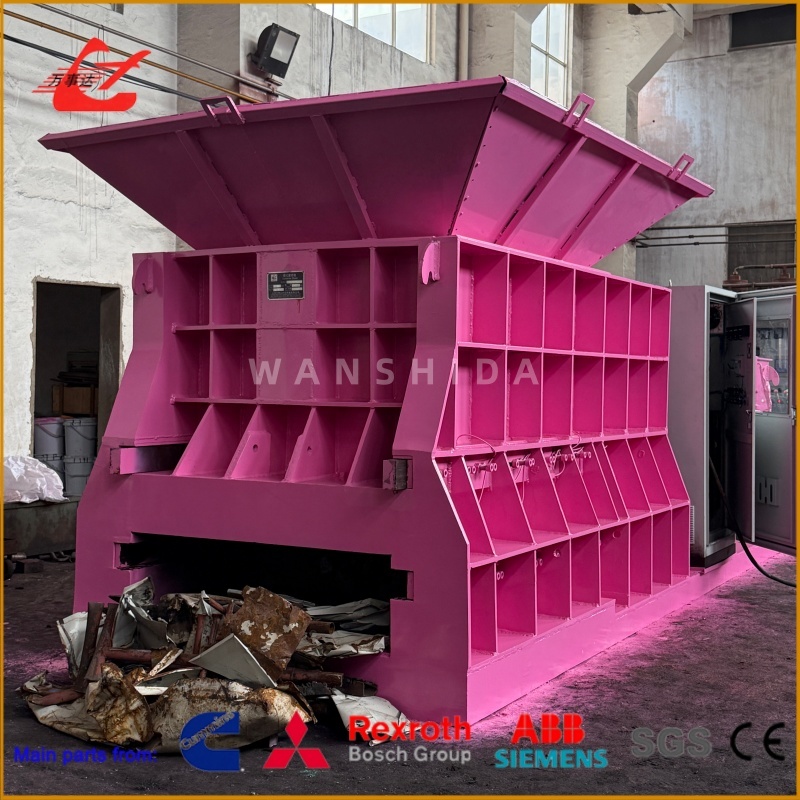

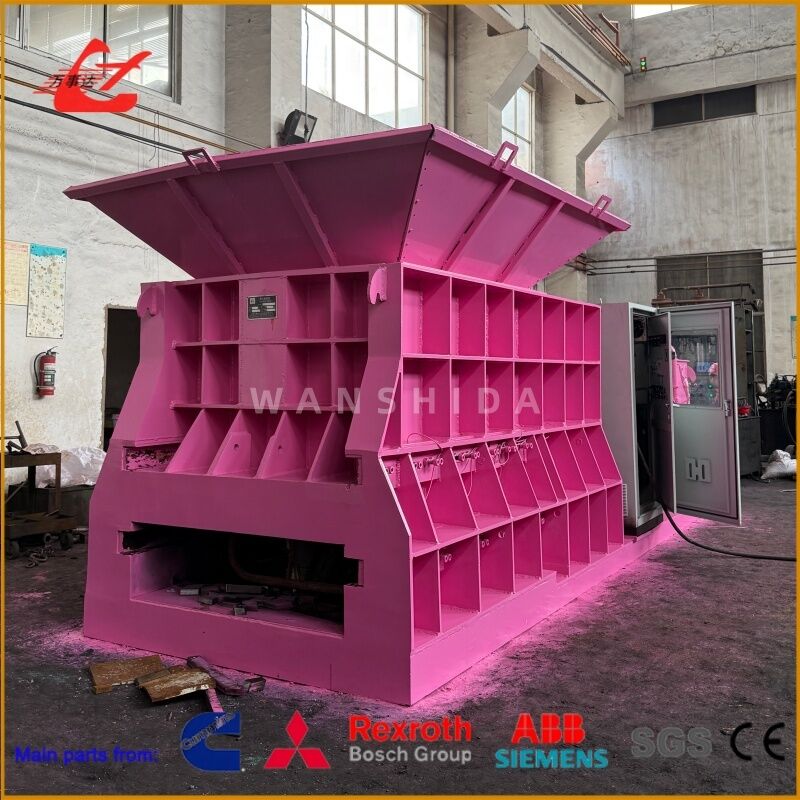

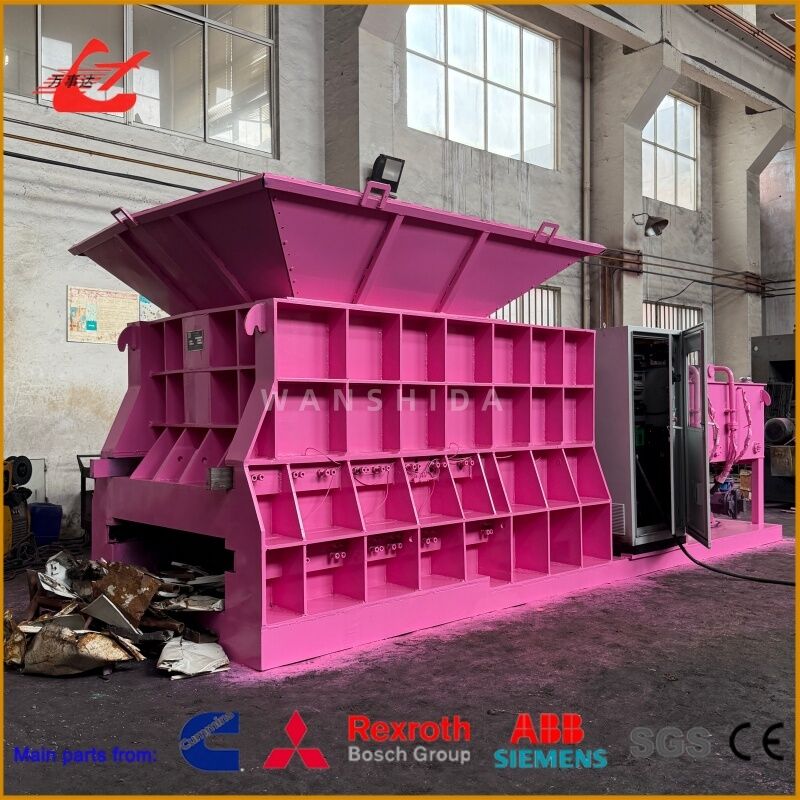

Το Q43W-4000 είναι μια μηχανή κοπής υδραυλικών απορριμμάτων που ελέγχεται από PLC και αναπτύχθηκε για εταιρείες ανακύκλωσης που επιδιώκουν να μειώσουν το χειροκίνητο χειρισμό και να δημιουργήσουν μια πιο οργανωμένη διαδικασία παραγωγής.

Η παραδοσιακή προετοιμασία σκουπιδιών απαιτεί συχνά από τους εργαζόμενους να επανατοποθετούν το υλικό επανειλημμένα, να χρησιμοποιούν ξεχωριστό εξοπλισμό συμπίεσης ή να χρησιμοποιούν μεθόδους χειροκίνητης κοπής.συμπίεση, υδραυλική τροφοδοσία και κοπή σε ένα συντονισμένο σύστημα.

Η δύναμη κοπής του 4000 kN και η λεπίδα του 1400 mm επιτρέπουν στο μηχάνημα να επεξεργάζεται ένα ευρύ φάσμα μικτών σιδηροειδών απορριμμάτων.ο μηχανισμός υδραυλικής συμπίεσης μειώνει το προφίλ τουΟ σπρώχτης στη συνέχεια τροφοδοτεί το συμπιεσμένο θραύσμα προς τη λεπίδα σύμφωνα με το επιλεγμένο μήκος κοπής.

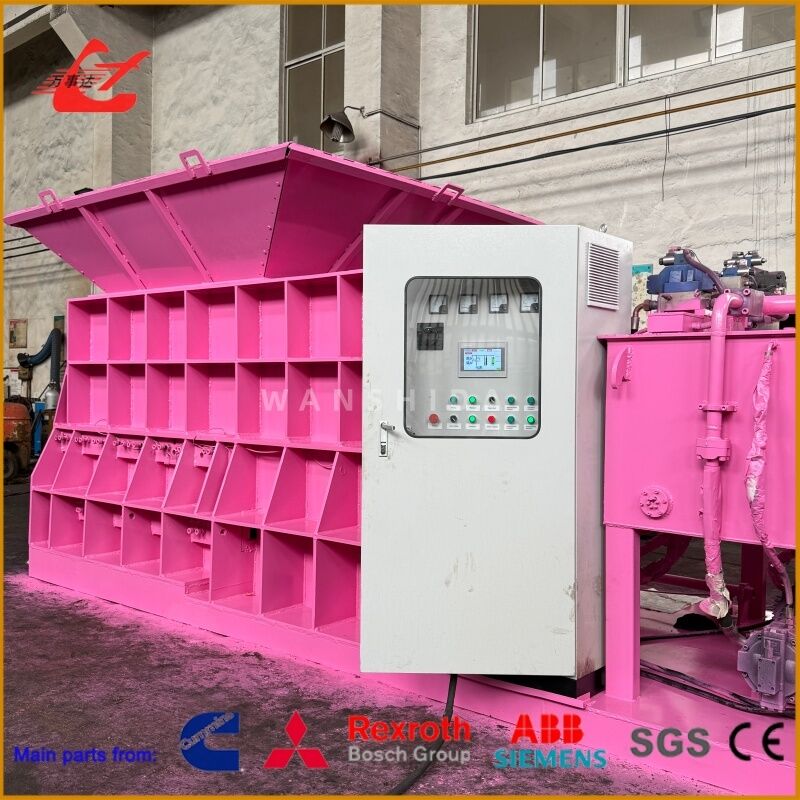

Ο έλεγχος PLC διαχειρίζεται τη σειρά εργασίας, ενώ η προαιρετική τηλεχειριστική λειτουργία επιτρέπει στον χειριστή να ελέγχει τις μεγάλες κινήσεις από μια κατάλληλη θέση παρατήρησης.Αυτός ο συνδυασμός κάνει το Q43W-4000 ιδιαίτερα κατάλληλο για τα σύγχρονα χωματερή που απαιτούν σταθερή λειτουργία, λιγότερες χειροκίνητες επεμβάσεις και καλύτερος συντονισμός μεταξύ φόρτωσης και κοπής.

Αιτία: Η χειροκίνητη προετοιμασία των απορριμμάτων δημιουργεί κινδύνους για την ασφάλεια και την αποτελεσματικότητα

Όταν οι εργαζόμενοι πρέπει να πλησιάζουν επανειλημμένα την περιοχή φόρτωσης ή κοπής, οι εργάτες πρέπει να προχωρήσουν σε μια προσπάθεια για να διατηρήσουν το χώρο φόρτωσης ή το χώρο κοπής.Η παραγωγή γίνεται πιο αργή και αυξάνεται η πιθανότητα επικίνδυνης επαφής με κινούμενο υλικό.

Συνηθισμένα προβλήματα περιλαμβάνουν:

• Συχνή χειροκίνητη επανατοποθέτηση των ακανόνιστων απορριμμάτων
• Εργαζόμενοι κοντά σε κοφτερά ή ασταθή υλικά
• Ασύνετο μήκος τροφοδοσίας και διαστάσεις κοπής
• Αργήσεις μεταξύ φόρτωσης, συμπίεσης και κοπής
• Υπερβολική εξάρτηση από την εμπειρία του χειριστή
• Κακή συντονισμός μεταξύ χειριστών εξορυκτών και μηχανών
• Αυξημένος κίνδυνος λανθασμένης λειτουργίας
• Μεγάλος χρόνος προετοιμασίας πριν από κάθε κύκλο κοπής

Τα προβλήματα αυτά γίνονται πιο σοβαρά όταν ένα εργοστάσιο ανακύκλωσης επεξεργάζεται μικτά υλικά καθ' όλη τη διάρκεια μιας πλήρους βάρδιας εργασίας.

Λύση: Ενσωμάτωση των κινήσεων της μηχανής μέσω ελέγχου PLC

Το υδραυλικό κούρεμα Q43W-4000 χρησιμοποιεί ένα προγραμματισμένο σύστημα ελέγχου για τον συντονισμό της συμπίεσης, της τροφοδότησης υλικού, της κίνησης της λεπίδας και της απελευθέρωσης της πίεσης.

Αντί να ελέγχει χειροκίνητα κάθε υδραυλική κίνηση, ο χειριστής μπορεί να επιλέξει τον απαιτούμενο τρόπο λειτουργίας και να επιβλέπει τη σειρά εργασίας.Η αυτόματη λειτουργία βοηθά στη διατήρηση μιας συνεπούς διαδικασίας, ενώ η χειροκίνητη λειτουργία παραμένει διαθέσιμη για ρύθμιση, δοκιμή και συντήρηση.

Σημαντικά λειτουργικά πλεονεκτήματα περιλαμβάνουν:

• Ελεγχόμενη με PLC ακολουθία συμπίεσης και κοπής
• Διαθέσιμο τηλεχειριστήριο για κινήσεις κλειδιών μηχανής
• Μειωμένη χειροκίνητη επαφή με τα σκουπίδια
• Συνεπής υδραυλική τροφοδοσία
• Ρυθμίσιμο μήκος κοπής
• Αυτοματοποιημένη και χειροκίνητη λειτουργία
• Διαμόρφωση διακόπτη έκτακτης ανάγκης και διακόπτη ασφαλείας
• Κεντρική παρακολούθηση της κατάστασης της μηχανής
• Ευκολότερος συντονισμός με την φόρτωση εξορυκτών
• Μειωμένη εξάρτηση από την χειροκίνητη κοπή αερίου

Το ηλεκτρικό σύστημα ελέγχου μπορεί να ρυθμιστεί σύμφωνα με την τοπική τάση, τη συχνότητα, τις απαιτήσεις ασφάλειας και τα προτιμώμενα ηλεκτρικά στοιχεία του πελάτη.

Προδιαγραφές

Οι τεχνικές προδιαγραφές μπορούν να προσαρμόζονται ανάλογα με τις διαστάσεις του κιβωτίου φόρτωσης, τα υδραυλικά στοιχεία, το ηλεκτρικό πρότυπο, το κλίμα λειτουργίας και το μεταποιημένο υλικό.

Εφαρμογή

Η αυτοματοποιημένη κούρεμα απορριμμάτων Q43W-4000 είναι κατάλληλη για εγκαταστάσεις όπου η συνεχής ροή υλικού, η κεντρική λειτουργία και η μειωμένη χειροκίνητη κοπή είναι σημαντικές.

Σύγχρονα Τμήματα Ανακύκλωσης Σκάρπ

Το μηχάνημα βοηθά τα χωματερή να δημιουργήσουν μια συντονισμένη διαδικασία μεταξύ φόρτωσης με εκσκαφέα, υδραυλικής συμπίεσης, κοπής και συλλογής τελικού υλικού.

Εγκαταστάσεις παραγωγής χάλυβα

Τα χαλυβουργεία μπορούν να χρησιμοποιήσουν το κούρεμα κουτιού για να προετοιμάσουν το μικτό σκουπίδι σε πιο συνεπή διαστάσεις πριν από την φόρτιση του φούρνου.

Βιομηχανικές εγκαταστάσεις αποσυναρμολόγησης

Τα κατάλληλα προετοιμασμένα πλαίσια μηχανών, σωλήνες, προφίλ και δομικά στοιχεία μπορούν να επεξεργαστούν χωρίς εκτεταμένη χειροποίητη κοπή.

Κέντρα ανακύκλωσης αυτοκινήτων

Τα αποσυναρμολογημένα και αποστραγγισμένα φύλλα οχημάτων μπορούν να συμπιεστούν και να κοπούν σε διαχειρίσιμα τμήματα για περαιτέρω ανακύκλωση.

Εγκαταστάσεις κατασκευής μετάλλων

Τα ατσάλινα πλαίσια, τα αποκόμματα φύλλων, οι σωλήνες και τα απορριμμένα προϊόντα μπορούν να μεταποιηθούν εντός της μονάδας αντί να μεταφέρονται ως ογκώδη χαλαρά σκουπίδια.

Αγορές με υψηλό κόστος εργασίας

Το ολοκληρωμένο σύστημα ελέγχου PLC είναι ιδιαίτερα χρήσιμο σε περιοχές όπου η μείωση της επαναλαμβανόμενης χειροκίνητης εργασίας και η βελτίωση της συνέπειας της διαδικασίας είναι σημαντικές σκέψεις για την αγορά.

Πώς Λειτουργεί

1. Ο χειριστής επιθεωρεί τον χώρο εργασίας και επιλέγει χειροκίνητη ή αυτόματη λειτουργία.
2. Ένας εξορυκτής ή μια υδραυλική λαβή φορτώνει τα σκουπίδια στο κουτί τροφοδοσίας.
3. Ο υδραυλικός μηχανισμός συμπίεσης πιέζει το υλικό σε ένα ελεγχόμενο προφίλ.
4. Ο PLC επιβεβαιώνει ότι το κίνημα συμπίεσης έχει φτάσει στην απαιτούμενη θέση.
5. Ο υδραυλικός σπρώχτης μετακινεί το συμπιεσμένο θραύσμα προς την κεφαλή κοπής.
6. Ο κύριος κύλινδρος οδηγεί την λεπίδα 1400 mm μέσα από το υλικό.
7. Η λεπίδα επιστρέφει αυτόματα μετά το κόψιμο.
8. Ο σπρώχτης προωθεί το υπόλοιπο υλικό σύμφωνα με το προκαθορισμένο μήκος τροφοδοσίας.
9. Ο κύκλος συμπίεσης και κοπής επαναλαμβάνεται μέχρι να αδειάσει το κουτί φόρτωσης.
10. Οι αισθητήρες και οι κλειδαριές ασφαλείας παρακολουθούν την ακολουθία εργασίας και βοηθούν στην πρόληψη συγκρουόμενων υδραυλικών κινήσεων.

Πώς να Επιλέξετε

Καθορίστε το απαιτούμενο επίπεδο αυτοματισμού

Επιλέξτε αυτόματη λειτουργία PLC όταν το μηχάνημα θα λειτουργεί συνεχώς ή όταν απαιτούνται συνεπείς κύκλοι τροφοδοσίας και κοπής.

Επιβεβαιώστε τις λειτουργίες τηλεχειρισμού

Τα τηλεχειριστήρια μπορούν να ρυθμιστούν για την κίνηση του κιβωτίου φόρτωσης, τη συμπίεση, την τροφοδοσία, τη λειτουργία της λεπίδας και τη διακοπή κινδύνου.Οι απαιτούμενες λειτουργίες πρέπει να επιβεβαιωθούν πριν από την ολοκλήρωση του ηλεκτρικού συστήματος.

Επανεξετάστε τα χαρακτηριστικά του σκουπιδιού

Μπορεί να απαιτηθεί δοκιμή υλικού ή μεγαλύτερο μοντέλο κοπής.

Εξετάστε το κλίμα λειτουργίας

Οι υψηλές θερμοκρασίες περιβάλλοντος ή η συνεχής λειτουργία σε πολλές βάρδιες μπορεί να απαιτούν μεγαλύτερη δεξαμενή ελαίου, ψυκτικό αέρα ή σύστημα ψύξης νερού για τον έλεγχο της θερμοκρασίας του υδραυλικού ελαίου.

Σχεδίαση της θέσης του χειριστή

Ο χειριστής πρέπει να έχει σαφή θέα του κιβωτίου φόρτωσης, της κεφαλής κοπής και της περιοχής εκφόρτωσης.

Επιβεβαίωση των τοπικών απαιτήσεων ασφάλειας

Οι σταθμοί έκτακτης ανάγκης, τα προστατευτικά καλύμματα, τα προειδοποιητικά φώτα, οι έλεγχοι πρόσβασης και τα ηλεκτρικά εξαρτήματα μπορούν να ρυθμιστούν σύμφωνα με τους τοπικούς κανονισμούς του πελάτη και τα εσωτερικά πρότυπα ασφάλειας.

Γενικές ερωτήσεις

1Μπορεί ένας χειριστής να ελέγχει τόσο το φόρτωμα όσο και το κόψιμο;

Η απομακρυσμένη λειτουργία μπορεί να επιτρέψει στον χειριστή εξορυκτήρα να ελέγχει επιλεγμένες λειτουργίες μηχανής.τοπικές απαιτήσεις ασφάλειας και εσωτερικές διαδικασίες εργασίας.

2Το μηχάνημα έχει χειροκίνητη λειτουργία;

Το Q43W-4000 μπορεί να λειτουργεί τόσο σε αυτόματη όσο και σε χειροκίνητη λειτουργία.

3Τι θα συμβεί αν κολλήσει το θραύσμα κατά τη διάρκεια της σίτισης;

Ο χειριστής μπορεί να σταματήσει τον αυτόματο κύκλο και να χρησιμοποιήσει χειροκίνητο χειρισμό για να αντιστρέψει ή να επανατοποθετήσει την υδραυλική σπρώξιμο..

4- Είναι απαραίτητο ένα ψυγείο πετρελαίου;

Ένα μεγαλύτερο ή προσαρμοσμένο σύστημα ψύξης μπορεί να απαιτηθεί όταν το μηχάνημα λειτουργεί για μεγάλες βάρδιες σε υψηλές θερμοκρασίες περιβάλλοντος.

5Μπορεί το PLC και τα ηλεκτρικά εξαρτήματα να προσαρμοστούν;

Ναι. Η μάρκα PLC, τα ηλεκτρικά εξαρτήματα, η τάση, η συχνότητα, η γλώσσα ελέγχου και οι λειτουργίες τηλεχειρισμού μπορούν να επιλεγούν ανάλογα με τις απαιτήσεις του έργου και τη διαθεσιμότητα των εξαρτημάτων.

6Ποια τεχνικά έγγραφα παρέχονται;

Τα διαθέσιμα έγγραφα περιλαμβάνουν σχέδια θεμελίων, ηλεκτρικά διαγράμματα, υδραυλικά διαγράμματα, οδηγίες λειτουργίας, οδηγίες συντήρησης και πληροφορίες για ανταλλακτικά.Η τελική δέσμη εγγράφων εξαρτάται από την επιβεβαιωμένη σύμβαση.

Για τη σωστή ρύθμιση του συστήματος ελέγχου και ασφάλειας, να παρέχονται οι λεπτομέρειες για τα υπολείμματα, ημερήσια εργάσιμη ώρα, τοπική παροχή ρεύματος, προτιμώμενη λειτουργική λειτουργία και απαιτούμενες λειτουργίες τηλεχειρισμού.
