Ευέλικτο βαρύ γερανο-ψαλίδι για εργασίες αυλής παλιοσίδερων υψηλού όγκου με ψύξη αέρα

Επισκόπηση προϊόντος

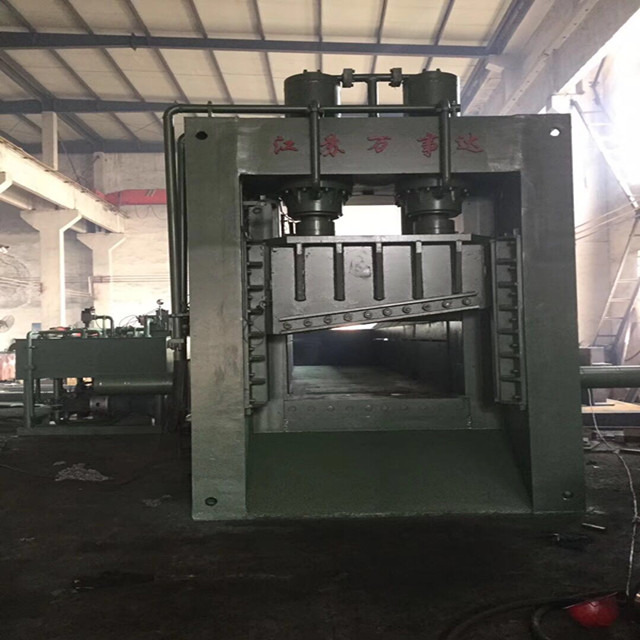

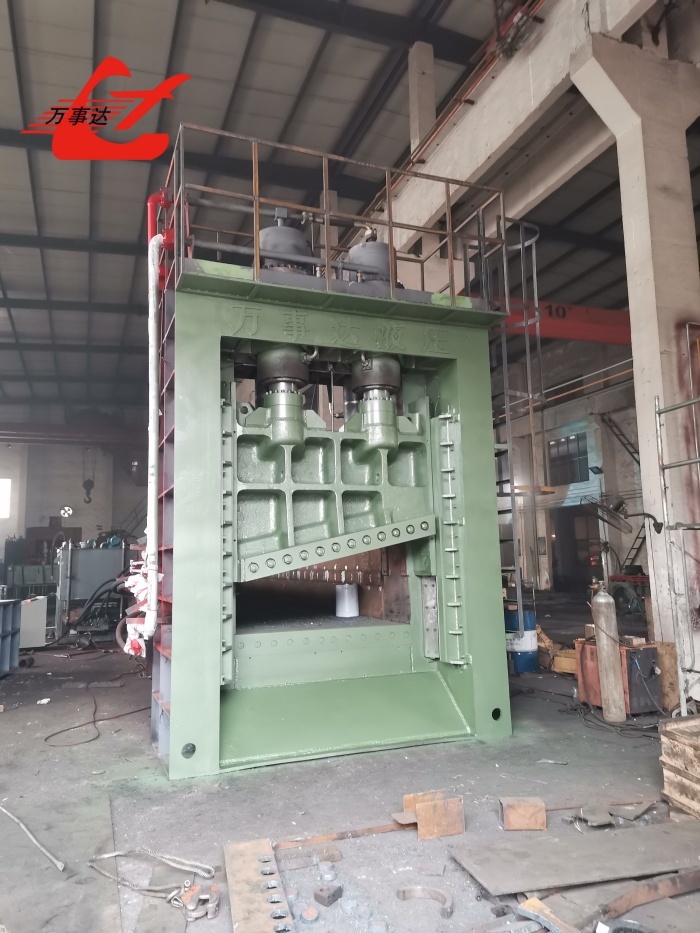

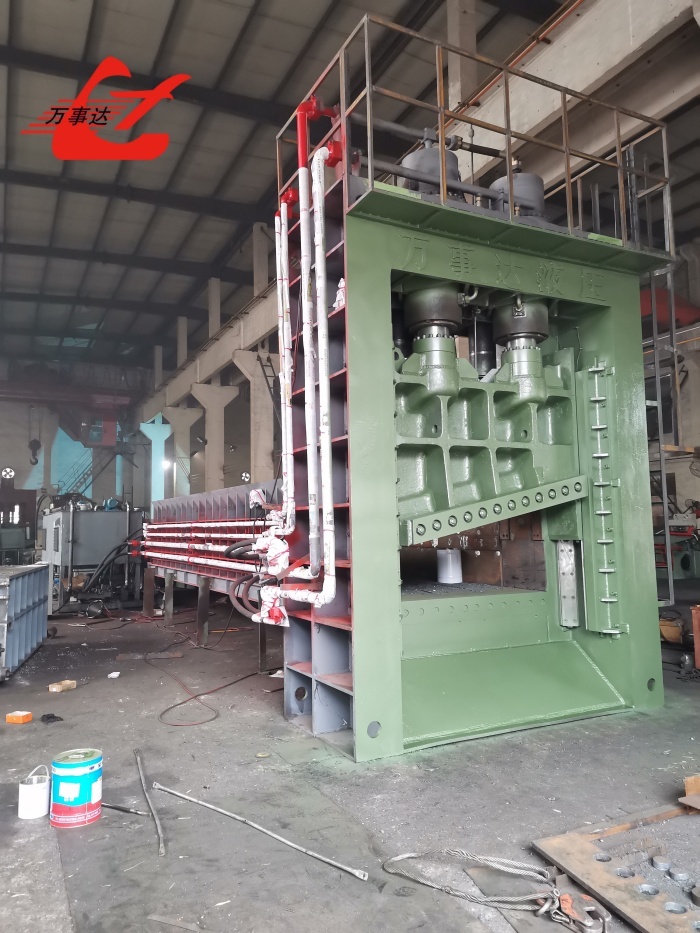

Ο υδραυλικός γερανο-ψαλιδιστής WANSHIDA Q43L-8000 έχει αναπτυχθεί για εργασίες ανακύκλωσης όπου η συνέχεια επεξεργασίας, η τροφοδοσία μεγάλων παρτίδων και η συνέπεια του τελικού απορρίμματος είναι πιο σημαντικές από τον χειρισμό μεμονωμένων κομματιών χειροκίνητα. Ο θάλαμος φόρτωσης 8000 × 1950 × 900 mm επιτρέπει τη φόρτωση μακριών χαλύβδινων προφίλ, σωλήνων, πλακών και μικτών απορριμμάτων δομικών υλικών απευθείας με μηχανικό αρπάγη.

Τροφοδοτούμενη από ένα υδραυλικό σύστημα περίπου 270 kW, η μηχανή παράγει μέγιστη δύναμη ψαλιδισμού 8000 kN. Η λεπίδα 2000 mm επεξεργάζεται συμπιεσμένα απορρίμματα με περίπου 2-3 κύκλους κοπής ανά λεπτό. Αυτός ο συνδυασμός καθιστά το Q43L-8000 κατάλληλο για μεγάλες αυλές απορριμμάτων, χαλυβουργεία και εγκαταστάσεις ανακύκλωσης κατεδαφίσεων που χειρίζονται τακτικά ογκώδη σιδηρούχα μεταλλικά απόβλητα.

Η κύρια αξία αυτού του γερανο-ψαλιδιστή 800 τόνων δεν είναι απλώς η δύναμη κοπής του. Δημιουργεί μια πιο οργανωμένη ροή υλικών από την εκφόρτωση και την προσωρινή αποθήκευση έως την κοπή, τη μεταφορά και τη φόρτωση στον κλίβανο. Μετατρέποντας ακανόνιστα απορρίμματα σε μικρότερα και πιο διαχειρίσιμα κομμάτια, η μηχανή μπορεί να βοηθήσει στη μείωση της επαναλαμβανόμενης διαχείρισης και στη βελτίωση της συνολικής αποδοτικότητας της αυλής ανακύκλωσης.

Το Λειτουργικό Πρόβλημα

Μεγάλες εγκαταστάσεις ανακύκλωσης συχνά λαμβάνουν απορρίμματα διαφορετικών μηκών, σχημάτων και πυκνοτήτων. Οι χαλύβδινες δοκοί, οι σωλήνες, οι πλάκες και τα υλικά κατεδαφίσεων δεν μπορούν πάντα να μεταφερθούν ή να φορτωθούν αποτελεσματικά στους κλιβάνους στην αρχική τους κατάσταση.

Χωρίς κατάλληλο βαρύ εξοπλισμό κοπής, οι χειριστές μπορεί να αντιμετωπίσουν:

• Αργή χειροκίνητη κοπή με φλόγα
• Επαναλαμβανόμενη μετακίνηση υπερμεγεθών απορριμμάτων
• Αναποτελεσματική χρήση του χώρου αποθήκευσης
• Χαμηλή πυκνότητα φόρτωσης φορτηγών και εμπορευματοκιβωτίων
• Ασυνεπή μεγέθη τελικού υλικού
• Υψηλή κατανάλωση εργασίας και καυσίμου
• Διακοπτόμενη τροφοδοσία κλιβάνου
• Κίνδυνοι ασφαλείας γύρω από χώρους χειροκίνητης επεξεργασίας

Αυτά τα προβλήματα επηρεάζουν περισσότερο από το στάδιο της κοπής. Μπορούν να επιβραδύνουν ολόκληρη τη διαδικασία διαχείρισης υλικών εντός της εγκατάστασης ανακύκλωσης.

Η Λύση Q43L-8000

Το Q43L-8000 συνδυάζει την παραλαβή απορριμμάτων, την υδραυλική συμπίεση, την εμπρόσθια τροφοδοσία και τον ψαλιδισμό γερανού σε ένα συντονισμένο σύστημα. Μεγάλες παρτίδες απορριμμάτων μπορούν να φορτωθούν στον θάλαμο με μηχανικό αρπάγη. Στη συνέχεια, το υλικό συμπιέζεται και σταθεροποιείται πριν μετακινηθεί προς τη λεπίδα κοπής.

Η συμπίεση είναι ιδιαίτερα σημαντική κατά την επεξεργασία μικτών απορριμμάτων. Μειώνει τα κενά μεταξύ ακανόνιστων κομματιών, ελέγχει τα χαλαρά υλικά και παρουσιάζει ένα πιο συμπαγές πακέτο στη λεπίδα. Η υδραυλική δύναμη 8000 kN κόβει στη συνέχεια το υλικό σε μικρότερες ενότητες κατάλληλες για αποθήκευση, μεταφορά ή φόρτωση στον κλίβανο.

Η απόσταση τροφοδοσίας μπορεί να ρυθμιστεί ανάλογα με το επιθυμητό τελικό μήκος. Αυτό επιτρέπει στις εταιρείες ανακύκλωσης να παράγουν απορρίμματα που ταιριάζουν καλύτερα στις απαιτήσεις των χαλυβουργείων και των αγοραστών κατάντη.

Τεχνικές Προδιαγραφές

Η απόδοση παραγωγής εξαρτάται από την πυκνότητα των απορριμμάτων, τις διαστάσεις του υλικού, τον βαθμό χάλυβα, την αποδοτικότητα τροφοδοσίας και το απαιτούμενο μήκος κοπής.

Βασικά Οφέλη για τη Διαχείριση Αυλής Απορριμμάτων

Βελτιωμένη Ροή Υλικών

Ο θάλαμος φόρτωσης 8 μέτρων δέχεται μακρά και ακανόνιστα απορρίμματα σε παρτίδες. Οι χειριστές δεν χρειάζεται να τοποθετούν και να κόβουν κάθε κομμάτι ξεχωριστά, βοηθώντας στη δημιουργία μιας πιο συνεχούς ροής εργασίας.

Λιγότερες Μετακινήσεις Υλικών

Τα υπερμεγέθη απορρίμματα μπορούν να φορτωθούν, να συμπιεστούν και να κοπούν σε μία περιοχή επεξεργασίας. Αυτό μειώνει την επαναλαμβανόμενη διαχείριση μεταξύ των ζωνών αποθήκευσης, κοπής και φόρτωσης.

Καλύτερη Χρήση του Χώρου Αποθήκευσης

Το κομμένο υλικό είναι ευκολότερο να στοιβάζεται και να οργανώνεται από τα μακριά, μπερδεμένα απορρίμματα. Οι αυλές ανακύκλωσης μπορούν να χρησιμοποιούν τον διαθέσιμο χώρο αποθήκευσής τους πιο αποτελεσματικά και να διατηρούν σαφέστερες κατηγορίες υλικών.

Υψηλότερη Αποδοτικότητα Μεταφοράς

Μικρότερα και πιο ομοιόμορφα κομμάτια απορριμμάτων μπορούν να φορτωθούν πιο πυκνά σε φορτηγά ή εμπορευματοκιβώτια. Η καλύτερη αξιοποίηση του φορτίου μπορεί να μειώσει το κόστος μεταφοράς ανά τόνο.

Ευκολότερη Φόρτωση Κλιβάνου

Τα χαλυβουργεία απαιτούν απορρίμματα που μπορούν να φορτωθούν με ασφάλεια και αποτελεσματικότητα στους κλιβάνους. Το Q43L-8000 προετοιμάζει υπερμεγέθη υλικά σε διαχειρίσιμες ενότητες, βοηθώντας στην απλοποίηση των λειτουργιών φόρτωσης κατάντη.

Συνεπής Υδραυλική Απόδοση

Το υδραυλικό σύστημα 25 MPa παρέχει σταθερή πίεση για συμπίεση, τροφοδοσία και κοπή. Ο βαρύς σχεδιασμός του είναι κατάλληλος για επαναλαμβανόμενη βιομηχανική λειτουργία.

Κύκλος Κοπής Συντονισμένος με PLC

Το σύστημα PLC ελέγχει την ακολουθία συμπίεσης, τροφοδοσίας και ψαλιδισμού του υλικού. Αυτό βελτιώνει τη συνέπεια του κύκλου και μειώνει την επαναλαμβανόμενη χειροκίνητη παρέμβαση.

Κατάλληλα Υλικά

Ο βαρύς ψαλιδιστής απορριμμάτων Q43L-8000 μπορεί να επεξεργαστεί διάφορα σιδηρούχα υλικά, όπως:

• Χαλύβδινες πλάκες και αποκόμματα φύλλων
• Χαλύβδινοι σωλήνες και σωληνώσεις
• Οπλισμός και στρογγυλός χάλυβας
• Γωνιακός χάλυβας και κανάλι χάλυβα
• Δοκοί Ι και προφίλ δομικών υλικών
• Απορρίμματα αμαξωμάτων ελαφρών οχημάτων
• Μεταλλικοί σκελετοί και περιβλήματα μηχανημάτων
• Χάλυβας κατεδαφίσεων
• Μικτά βιομηχανικά απορρίμματα
• Προηγουμένως συμπιεσμένα πακέτα απορριμμάτων

Η μέγιστη ικανότητα κοπής ποικίλλει ανάλογα με το σχήμα, το πάχος, τον βαθμό και τον αριθμό των κομματιών που κόβονται μαζί. Φωτογραφίες αντιπροσωπευτικών υλικών και διαστάσεις πρέπει να αξιολογούνται πριν από την παραγωγή.

Τυπικές Εφαρμογές

Η μηχανή είναι κατάλληλη για:

• Μεγάλες αυλές ανακύκλωσης μετάλλων
• Χαλυβουργεία και χυτήρια
• Εγκαταστάσεις αποσυναρμολόγησης πλοίων και οχημάτων
• Κέντρα ανακύκλωσης βαρέως εξοπλισμού
• Εργοστάσια επεξεργασίας αποβλήτων κατεδαφίσεων
• Βάσεις συλλογής και διανομής μετάλλων
• Εγκαταστάσεις επεξεργασίας χάλυβα
• Γραμμές προετοιμασίας φόρτωσης κλιβάνου

Πώς Λειτουργεί το Q43L-8000

Τα απορρίμματα φορτώνονται πρώτα στον θάλαμο 8000 mm χρησιμοποιώντας έναν μηχανικό αρπάγη. Υδραυλικές συσκευές συμπίεσης συμπιέζουν και σταθεροποιούν το υλικό μέσα στο κουτί φόρτωσης.

Ο μηχανισμός τροφοδοσίας μετακινεί το συμπιεσμένο πακέτο προς την κεφαλή κοπής. Όταν το υλικό φτάσει στην προκαθορισμένη θέση, η λεπίδα 2000 mm κινείται προς τα κάτω και εφαρμόζει δύναμη ψαλιδισμού έως 8000 kN.

Μετά από κάθε κοπή, το σύστημα τροφοδοσίας προωθεί το υπόλοιπο υλικό. Το PLC συντονίζει την επαναλαμβανόμενη ακολουθία συμπίεσης, τροφοδοσίας και κοπής μέχρι να επεξεργαστεί η παρτίδα.

Τα τελικά απορρίμματα πέφτουν στην περιοχή εκφόρτωσης και μπορούν να συλλεχθούν με αρπάγη ή να μεταφερθούν μέσω προαιρετικού συστήματος μεταφορικής ταινίας.

Πώς να Σχεδιάσετε την Εγκατάσταση

Το Q43L-8000 ζυγίζει περίπου 92 τόνους και απαιτεί κατάλληλο σχεδιασμό εγκατάστασης. Οι αγοραστές πρέπει να λάβουν υπόψη τη βάση της μηχανής, την περιοχή φόρτωσης, τον χώρο εκφόρτωσης, τη θέση του υδραυλικού σταθμού και το ασφαλές εύρος κίνησης του μηχανικού αρπάγη.

Η διαθέσιμη ηλεκτρική παροχή πρέπει επίσης να υποστηρίζει την εγκατεστημένη ισχύ περίπου 270 kW. Πριν από την κατασκευή, πρέπει να επιβεβαιωθούν η τάση, η συχνότητα, η χωρητικότητα του μετασχηματιστή και οι απαιτήσεις καλωδίωσης.

Μια κατάλληλη διάταξη χώρου πρέπει να παρέχει επαρκή χώρο για:

• Αποθήκευση εισερχόμενων απορριμμάτων
• Φόρτωση με μηχανικό αρπάγη
• Εγκατάσταση και συντήρηση μηχανής
• Συλλογή τελικών απορριμμάτων
• Πρόσβαση χειριστή και ζώνες ασφαλείας
• Υδραυλικός και ηλεκτρικός εξοπλισμός

Σχέδια βάσης και οδηγίες εγκατάστασης μπορούν να παρασχεθούν μετά την επιβεβαίωση της διαμόρφωσης της μηχανής.

Επιλογές Προσαρμογής

Το Q43L-8000 μπορεί να διαμορφωθεί σύμφωνα με τα υλικά και τις συνθήκες λειτουργίας του πελάτη. Οι διαθέσιμες επιλογές περιλαμβάνουν:

• Προσαρμοσμένες διαστάσεις θαλάμου φόρτωσης
• Ρυθμιζόμενο μήκος τροφοδοσίας και κοπής
• Λειτουργία τηλεχειρισμού
• Αυτόματη κεντρική λίπανση
• Σύστημα εκφόρτωσης με μεταφορική ταινία
• Ενισχυμένη ψύξη υδραυλικού λαδιού
• Καθορισμένες μάρκες ηλεκτρικών εξαρτημάτων
• Πρόσθετες προστατευτικές διατάξεις ασφαλείας
• Εφεδρικά σετ λεπίδων
• Προσαρμοσμένη τάση, συχνότητα και χρώμα

Υποστήριξη μετά την πώληση

Η WANSHIDA παρέχει οδηγίες λειτουργίας, σχέδια βάσης, υδραυλικά διαγράμματα και ηλεκτρική τεκμηρίωση. Η απομακρυσμένη βοήθεια είναι διαθέσιμη για εγκατάσταση, θέση σε λειτουργία, εκπαίδευση χειριστών και διάγνωση βλαβών.

Υπηρεσία μηχανικού στο εξωτερικό μπορεί να κανονιστεί όταν απαιτείται. Εφεδρικές λεπίδες, τσιμούχες και άλλα ανταλλακτικά συντήρησης είναι διαθέσιμα για μακροχρόνια λειτουργία. Η τυπική περίοδος εγγύησης είναι 12 μήνες υπό κανονικές συνθήκες λειτουργίας.

Συχνές Ερωτήσεις

Τι διακρίνει το Q43L-8000 από έναν μικρότερο ψαλιδιστή απορριμμάτων;

Συνδυάζει δύναμη ψαλιδισμού 800 τόνων, λεπίδα 2000 mm και θάλαμο φόρτωσης 8 μέτρων. Αυτή η διαμόρφωση προορίζεται για μεγαλύτερες παρτίδες και βαρύτερες εργασίες επεξεργασίας απορριμμάτων.

Ποια είναι η συχνότητα κοπής;

Η μηχανή εκτελεί περίπου 2-3 κύκλους κοπής ανά λεπτό. Η πραγματική παραγωγή εξαρτάται από τις συνθήκες του υλικού, την ταχύτητα τροφοδοσίας και το επιλεγμένο μήκος κοπής.

Συμπιέζει η μηχανή τα απορρίμματα πριν την κοπή;

Ναι. Το υδραυλικό σύστημα συμπιέζει και σταθεροποιεί τα χαλαρά υλικά πριν φτάσουν στη λεπίδα, βελτιώνοντας τη συνέπεια τροφοδοσίας και κοπής.

Πώς φορτώνονται τα υλικά;

Ένας μηχανικός αρπάγης χρησιμοποιείται συνήθως για τη φόρτωση απορριμμάτων στον θάλαμο. Αυτή η μέθοδος είναι κατάλληλη για συνεχή επεξεργασία ογκωδών και ακανόνιστων μεταλλικών αποβλήτων.

Μπορεί να ρυθμιστεί το τελικό μήκος των απορριμμάτων;

Ναι. Η απόσταση τροφοδοσίας μπορεί να ρυθμιστεί για την παραγωγή διαφορετικών κατά προσέγγιση μηκών κοπής ανάλογα με τις απαιτήσεις μεταφοράς ή κλιβάνου.

Μπορεί αυτή η μηχανή να κόψει μη σιδηρούχα μέταλλα;

Το Q43L-8000 έχει σχεδιαστεί κυρίως για σιδηρούχα απορρίμματα. Το αλουμίνιο, ο χαλκός ή άλλα μη σιδηρούχα υλικά πρέπει να αξιολογηθούν τεχνικά πριν από την επεξεργασία.
