Υδραυλική μηχανή για την επεξεργασία απορριμμάτων με λεπίδα 1400 mm

Υδραυλικό κιβώτιο απορριμμάτων βαρέως τύπου Q43W-4000 με λεπίδα 1400 mm για επεξεργασία σκραπ

Επισκόπηση προϊόντος

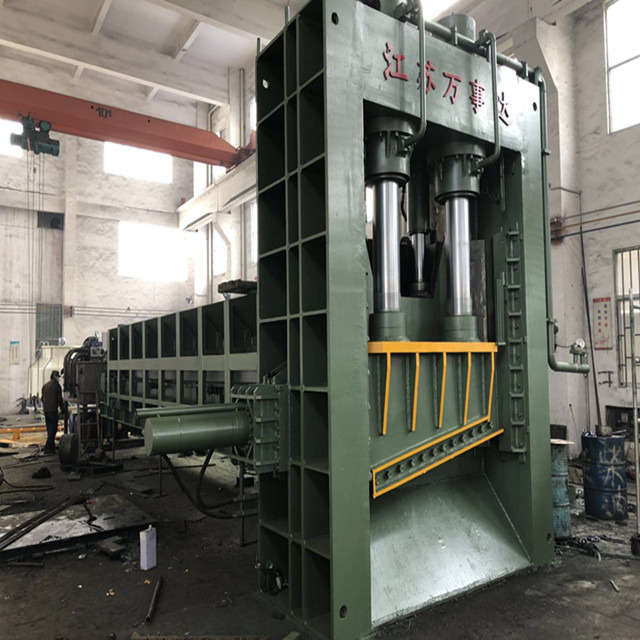

Το ψαλίδι κουτιού Q43W-4000 είναι ένα υδραυλικό ψαλίδι σκραπ βαρέως τύπου που έχει σχεδιαστεί για να συμπιέζει και να κόβει ογκώδη μεταλλικά απόβλητα σε μικρότερα, διαχειρίσιμα κομμάτια. Με δύναμη κοπής 4000 kN, λεπίδα 1400 mm και κατά προσέγγιση συχνότητα κοπής 2–3 κύκλων ανά λεπτό, παρέχει μια αποτελεσματική λύση για απορρίμματα, χαλυβουργεία και κέντρα ανακύκλωσης μετάλλων που επεξεργάζονται μικτά σκραπ σιδήρου.

Σε αντίθεση με ένα παραδοσιακό ψαλίδι ανοιχτής λεπίδας, αυτό το υδραυλικό ψαλίδι κουτιού συνδυάζει φόρτωση υλικού, πλευρική συμπίεση, τροφοδοσία και κοπή σε ένα ενσωματωμένο σύστημα. Χαλαρά και ακανόνιστα σκραπ τοποθετούνται στο κουτί, συμπιέζονται σε ένα ελεγχόμενο προφίλ και ωθούνται σταδιακά προς την κεφαλή κοπής.

Αυτή η κλειστή μέθοδος επεξεργασίας μειώνει την ανάγκη για εκτεταμένη χειροκίνητη ταξινόμηση και προσυμπίεση. Είναι ιδιαίτερα κατάλληλο για μακριά, ογκώδη ή ακανόνιστα σκραπ που είναι δύσκολο να τροφοδοτηθούν απευθείας σε μια συμβατική διάτμηση αλιγάτορα.

Το Q43W-4000 μπορεί να εξοπλιστεί με αυτόματο έλεγχο PLC και τηλεχειρισμό, επιτρέποντας στον χειριστή να επιβλέπει τη φόρτωση και την κοπή από μια ασφαλέστερη θέση εργασίας. Η ηλεκτρική τάση, οι διαστάσεις του κουτιού τροφοδοσίας, το σύστημα ψύξης και η διαμόρφωση ασφαλείας μπορούν να προσαρμοστούν για διαφορετικές χώρες και συνθήκες λειτουργίας.

Αιτία: Τα ογκώδη απορρίμματα είναι δύσκολο να αποθηκεύονται, να τροφοδοτούνται και να μεταφέρονται

Το ανάμεικτο σκραπ από χάλυβα περιέχει συχνά λεπτές πλάκες, σωλήνες, προφίλ, δομικές αποκοπές, μέρη οχήματος-αμάξωμα και ακανόνιστα απόβλητα παραγωγής. Αυτά τα υλικά καταλαμβάνουν σημαντικό χώρο και δεν μπορούν να φορτωθούν αποτελεσματικά σε φούρνους ή εξοπλισμό ανακύκλωσης κατάντη.

Τα κοινά λειτουργικά προβλήματα περιλαμβάνουν:

• Μακριά κομμάτια σκραπ που δεν μπορούν να μεταφερθούν ή να λιώσουν απευθείας
• Ακανόνιστο υλικό που μπλέκεται κατά το τάισμα
• Υπερβολικός χειρισμός γερανού και εκσκαφέα
• Ασταθή σωρούς σκραπ στην περιοχή εργασίας
• Χαμηλή απόδοση φόρτωσης εμπορευματοκιβωτίων και φορτηγών
• Δύσκολη φόρτιση του φούρνου
• Υψηλές απαιτήσεις εργασίας για την προετοιμασία του υλικού

Η χρήση μόνο χειροκίνητου εξοπλισμού κοπής αερίου ή μικρής διάτμησης μπορεί να οδηγήσει σε αργή παραγωγή, ασυνεπή μήκη κοπής και αυξημένο κόστος λειτουργίας.

Λύση: Συνδυάστε συμπίεση, τροφοδοσία και κοπή

Το ψαλίδι εμπορευματοκιβωτίων Q43W-4000 λύνει αυτά τα προβλήματα επεξεργάζοντας τα σκραπ μέσα σε ένα ενισχυμένο κουτί φόρτωσης.

Μετά τη φόρτωση, το σύστημα υδραυλικής συμπίεσης πιέζει ογκώδη σκραπ σε ένα πιο συνεπές προφίλ. Στη συνέχεια, ένας υδραυλικός προωθητής μετακινεί το συμπιεσμένο υλικό προς την κεφαλή κοπής. Ο κύριος κύλινδρος διάτμησης 4000 kN οδηγεί τη λεπίδα 1400 mm μέσα από το προετοιμασμένο σκραπ.

Η σειρά εργασίας μπορεί να επαναληφθεί αυτόματα έως ότου το υλικό μέσα στο κουτί έχει υποστεί πλήρη επεξεργασία.

Τα βασικά πλεονεκτήματα περιλαμβάνουν:

• Δύναμη κοπής 400 τόνων για μικτά σκραπ σιδήρου
• Ολοκληρωμένη δομή συμπίεσης και διάτμησης
• Μεγάλος χώρος φόρτωσης για ογκώδη και ακανόνιστα υλικά
• Μειωμένη απαίτηση για χειροκίνητη προκοπή
• Ρυθμιζόμενο μήκος τροφοδοσίας για διαφορετικά μεγέθη κοπής
• Ακολουθία εργασίας ελεγχόμενη από PLC
• Προαιρετική απομακρυσμένη λειτουργία
• Σταθερή επεξεργασία συνεχών παρτίδων σκραπ
• Συμπαγές κομμένο υλικό για ευκολότερη αποθήκευση και μεταφορά
• Προσαρμόσιμες ηλεκτρικές και υδραυλικές διαμορφώσεις

Προδιαγραφές

Οι προδιαγραφές ενδέχεται να διαφέρουν ανάλογα με το επιλεγμένο κουτί φόρτωσης, το υδραυλικό σύστημα, τον ηλεκτρικό πρότυπο και τον προαιρετικό εξοπλισμό. Μια διαμόρφωση βαρέως τύπου με μεγαλύτερη εγκατεστημένη ισχύ και βάρος μηχανής μπορεί επίσης να σχεδιαστεί για απαιτητικές εφαρμογές.

Εφαρμογή

Η υδραυλική ψαλίδα σκραπ Q43W-4000 είναι κατάλληλη για την επεξεργασία μεσαίων και βαρέων όγκων απορριμμάτων σιδηρούχων μετάλλων σε βιομηχανικά περιβάλλοντα ανακύκλωσης.

Ναυπηγεία ανακύκλωσης παλαιών μετάλλων

Το μηχάνημα μπορεί να επεξεργαστεί ανάμεικτα θραύσματα χάλυβα, απόβλητα λαμαρίνας, σωλήνες, προφίλ και ακανόνιστες δομικές αποκοπές που συλλέγονται από διαφορετικές πηγές.

Χαλυβουργεία και Χυτήρια

Τα κομμένα σκραπ μπορούν να προετοιμαστούν σε πιο διαχειρίσιμες διαστάσεις για φόρτιση σε φούρνο, εσωτερική μεταφορά και ανάμειξη υλικών.

Εγκαταστάσεις αποσυναρμολόγησης οχημάτων

Τα κατάλληλα αποσυναρμολογημένα και αποστραγγισμένα πάνελ αμαξώματος οχήματος, τμήματα πλαισίου και μεταλλικά μέρη αυτοκινήτου μπορούν να συμπιεστούν και να κοπούν πριν από την περαιτέρω ανακύκλωση.

Εγκαταστάσεις Κατασκευής Μετάλλων

Οι μεγάλες αποκοπές παραγωγής, τα χαλύβδινα κουφώματα, τα απορριπτόμενα εξαρτήματα και τα απόβλητα κατασκευής μπορούν να υποβληθούν σε επεξεργασία κοντά στον χώρο παραγωγής.

Επεξεργασία σκραπ κατεδάφισης

Ο χάλυβας που ανακτάται από κτίρια, βιομηχανικές κατασκευές και αποσυναρμολόγηση μηχανημάτων μπορεί να μειωθεί σε μεταφερόμενα μεγέθη μετά την αφαίρεση ακατάλληλων υλικών.

Κέντρα συλλογής και μεταφοράς απορριμμάτων

Το μηχάνημα βοηθά στη μείωση του όγκου του ογκώδους μετάλλου προτού το υλικό φορτωθεί σε φορτηγά, κοντέινερ ή σιδηροδρομικά βαγόνια.

Τα τυπικά υλικά περιλαμβάνουν:

• Ελαφρύ και μεσαίο σκραπ χάλυβα
• Χαλύβδινες πλάκες και λαμαρίνες
• Σωλήνες και προφίλ χάλυβα
• Οπλισμός και σκραπ κατασκευής
• Απόβλητα σφράγισης και κατασκευής
• Αποσυναρμολογημένο μέταλλο αυτοκινήτου
• Σκελετοί μηχανών και δομικές αποκοπές

Το πάχος του υλικού, οι μέγιστες διαστάσεις και η σύνθεση θα πρέπει να αξιολογηθούν πριν επιβεβαιωθεί η τελική διαμόρφωση του μηχανήματος. Σφραγισμένοι κύλινδροι, δοχεία υπό πίεση, εκρηκτικά αντικείμενα και επικίνδυνα υλικά δεν πρέπει να φορτώνονται στη διάτμηση.

Πώς λειτουργεί

1. Τα σκραπ ελέγχονται και τα ακατάλληλα υλικά απομακρύνονται.
2. Ένας εκσκαφέας ή μια υδραυλική λαβή φορτώνει το προετοιμασμένο σκραπ στο κουτί τροφοδοσίας.
3. Το σύστημα υδραυλικής συμπίεσης κλείνει και πιέζει το χαλαρό υλικό σε ένα ελεγχόμενο προφίλ.
4. Ο προωθητής μετακινεί το συμπιεσμένο σκραπ προς την κεφαλή διάτμησης.
5. Ο κύριος υδραυλικός κύλινδρος οδηγεί τη λεπίδα προς τα κάτω και κόβει το υλικό.
6. Το κομμένο σκραπ πέφτει στην καθορισμένη περιοχή συλλογής ή μεταφορέα.
7. Ο προωθητής προωθεί το υπόλοιπο υλικό σύμφωνα με το προκαθορισμένο μήκος κοπής.
8. Η σειρά συμπίεσης, τροφοδοσίας και κοπής συνεχίζεται μέχρι να αδειάσει το κουτί φόρτωσης.

Ο έλεγχος PLC συντονίζει τις υδραυλικές κινήσεις και τη σειρά λειτουργίας. Ο χειριστής μπορεί να παρακολουθεί τη διαδικασία και να χρησιμοποιεί χειροκίνητο έλεγχο όταν απαιτείται ρύθμιση ή συντήρηση.

Πώς να επιλέξετε

Επιβεβαιώστε τον τύπο αποκομμάτων

Παρέχετε φωτογραφίες ή βίντεο που δείχνουν το υλικό, τις μέγιστες διαστάσεις, το πάχος του τοίχου και την κατά προσέγγιση σύνθεση. Οι σωλήνες, η λαμαρίνα, τα δομικά τμήματα και τα μικτά σκραπ κατεδάφισης απαιτούν διαφορετικές συνθήκες τροφοδοσίας και συμπίεσης.

Αξιολογήστε την απαιτούμενη δύναμη κοπής

Το Q43W-4000 παρέχει δύναμη διάτμησης 4000 kN. Εάν το υλικό περιλαμβάνει πολύ παχύ συμπαγές χάλυβα, μεγάλες στρογγυλές ράβδους ή εξαιρετικά βαριές δομικές τομές, μπορεί να χρειαστεί δοκιμή υλικού ή διάτμηση μεγαλύτερης χωρητικότητας.

Ελέγξτε το μήκος της λεπίδας και το άνοιγμα

Η λεπίδα 1400 mm είναι κατάλληλη για ένα ευρύ φάσμα μικτών σκραπ. Οι αγοραστές θα πρέπει να επιβεβαιώσουν ότι το μεγαλύτερο προφίλ υλικού μπορεί να εισέλθει στο άνοιγμα διάτμησης μετά τη συμπίεση.

Επιλέξτε το πλαίσιο φόρτωσης

Οι διαστάσεις του κιβωτίου πρέπει να ταιριάζουν με τον διαθέσιμο εκσκαφέα, τον όγκο σκραπ και το μέγιστο μήκος υλικού. Ένα μακρύτερο ή μεγεθυσμένο κουτί τροφοδοσίας μπορεί να μειώσει την προετοιμασία κοπής, αλλά απαιτεί περισσότερο χώρο εγκατάστασης.

Επιβεβαιώστε τον Απαιτούμενο Αυτοματισμό

Ο αυτόματος έλεγχος PLC συνιστάται για συνεχή παραγωγή. Το τηλεχειριστήριο επιτρέπει στον χειριστή ή τον επόπτη του εκσκαφέα να διαχειρίζεται σημαντικές κινήσεις του μηχανήματος από κατάλληλη θέση.

Ελέγξτε τον ιστότοπο εγκατάστασης

Πριν από την παραγωγή, επιβεβαιώστε τη βάση από σκυρόδεμα, την ηλεκτρική παροχή, τη χωρητικότητα του καλωδίου, τις απαιτήσεις υδραυλικού λαδιού, τον χώρο συντήρησης και την περιοχή εκκένωσης υλικού κοπής.

FAQ

1. Ποια υλικά μπορεί να επεξεργαστεί το κουτί Q43W-4000 διάτμησης;

Χρησιμοποιείται κυρίως για χαλύβδινες πλάκες, σωλήνες, προφίλ, ράβδους οπλισμού, μέταλλο αμαξώματος οχήματος, δομικές τομές και μικτά σκραπ από σιδηρούχα. Το μέγιστο αποδεκτό υλικό εξαρτάται από το πάχος, το σχήμα, την αντοχή και τη θέση τροφοδοσίας του.

2. Ποια είναι η διαφορά μεταξύ ενός ψαλιδιού κουτιού και ενός ψαλιδιού σκελετού;

Μια διάτμηση κουτιού συμπιέζει τα θραύσματα μέσα σε ένα ενσωματωμένο κουτί τροφοδοσίας πριν το σπρώξει προς τη λεπίδα. Είναι κατάλληλο για ογκώδη, μακριά και μπερδεμένα σκραπ. Μια διάτμηση σκελετών γενικά χρησιμοποιεί έναν μεγαλύτερο ανοιχτό θάλαμο φόρτωσης και είναι πιο κατάλληλο για επεξεργασία σκραπ μεγάλου όγκου, βαρέως τύπου.

3. Ποια είναι η ωριαία ικανότητα επεξεργασίας;

Η χωρητικότητα δεν καθορίζεται μόνο από τη συχνότητα κοπής. Εξαρτάται από την πυκνότητα του σκραπ, την απόδοση φόρτωσης, το πάχος του υλικού, το μήκος κοπής και την εμπειρία του χειριστή. Απαιτούνται αντιπροσωπευτικές πληροφορίες υλικού για μια αξιόπιστη εκτίμηση της παραγωγής.

4. Μπορεί το μηχάνημα να λειτουργήσει με τηλεχειριστήριο;

Ναί. Το Q43W-4000 μπορεί να παραδοθεί με έλεγχο PLC και τηλεχειρισμό. Αυτό επιτρέπει στον χειριστή να ελέγχει τις μεγάλες κινήσεις του μηχανήματος, διατηρώντας παράλληλα μια καθαρή θέα της περιοχής φόρτωσης και κοπής.

5. Πόσο συχνά πρέπει να αντικαθίστανται οι λεπίδες;

Η διάρκεια ζωής της λεπίδας εξαρτάται από το επεξεργασμένο υλικό, τις ώρες λειτουργίας, το διάκενο της λεπίδας και την παρουσία σκληρυμένων ή μολυσμένων απορριμμάτων. Οι λεπίδες πρέπει να επιθεωρούνται τακτικά και μπορούν κανονικά να περιστραφούν, να ακονιστούν ή να αντικατασταθούν ανάλογα με την κατάστασή τους.

6. Ποια υποστήριξη μετά την πώληση είναι διαθέσιμη;

Η WANSHIDA παρέχει οδηγίες εγκατάστασης, σχέδια θεμελίωσης, εγχειρίδια λειτουργίας, ηλεκτρική τεκμηρίωση, υποστήριξη ανταλλακτικών και απομακρυσμένη τεχνική βοήθεια. Μπορεί επίσης να κανονιστεί επιτόπου εγκατάσταση και θέση σε λειτουργία. Η τυπική εγγύηση είναι 12 μήνες, με την επιφύλαξη της τελικής σύμβασης.

Για μια κατάλληλη διαμόρφωση Q43W-4000, δώστε τον τύπο σκραπ, τις μέγιστες διαστάσεις υλικού, την απαιτούμενη ημερήσια χωρητικότητα, την τοπική τάση και το προτιμώμενο μέγεθος κουτιού φόρτωσης.
