Οριζόντιο ψαλίδι σκραπ 4000kN με λεπίδα 1400mm για ανακύκλωση βαρέων μετάλλων σκραπ

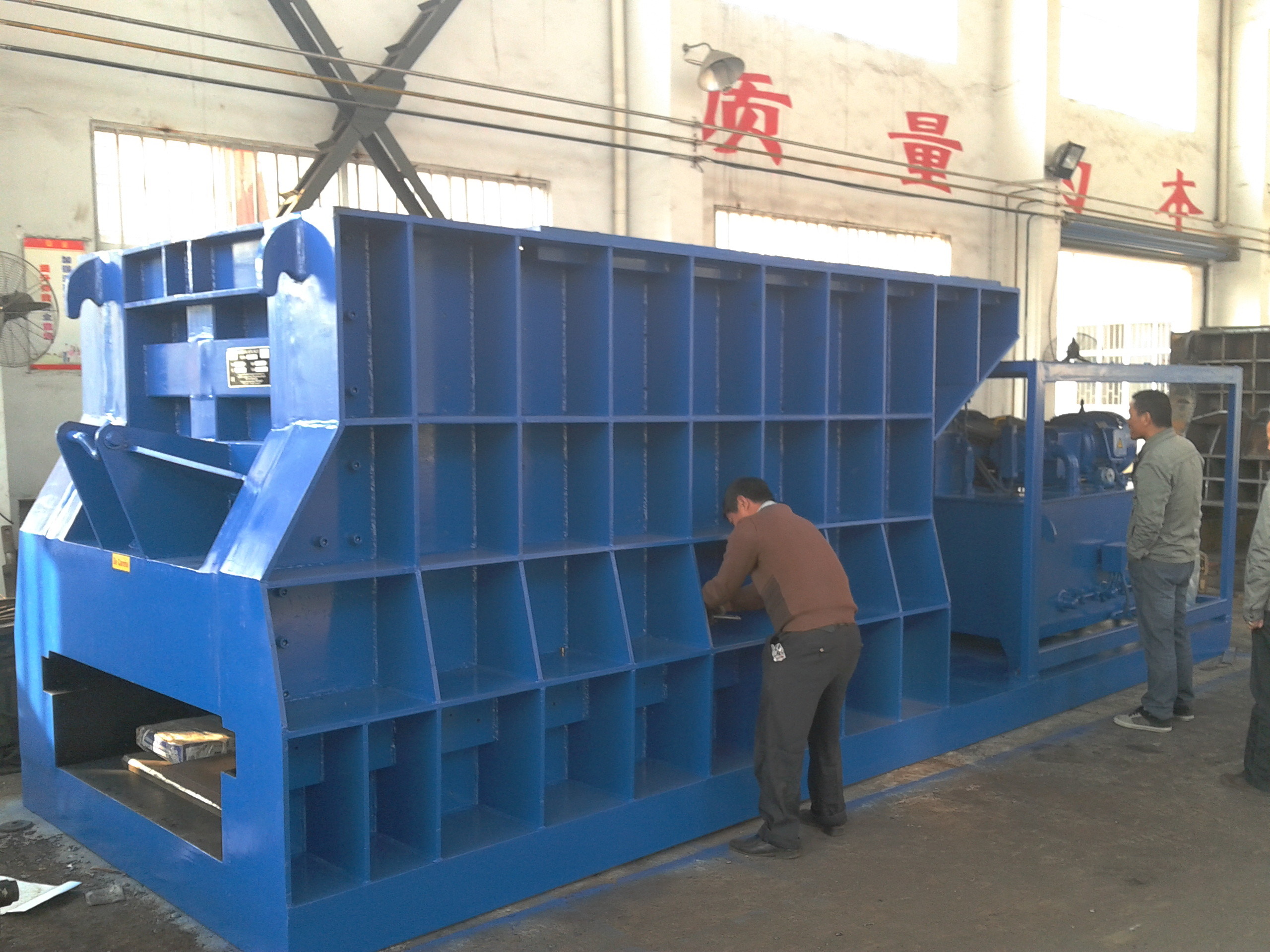

Το Q43W-4000B Horizontal Scrap Shear είναι ένα βαρέως τύπου υδραυλικό μηχάνημα κοπής που αναπτύχθηκε για ναυπηγεία ανακύκλωσης παλιοσίδερων, εγκαταστάσεις ανακύκλωσης χάλυβα, εταιρείες επεξεργασίας μετάλλων και εργασίες ανάκτησης βιομηχανικών απορριμμάτων που πρέπει να μειώσουν τα μεγάλα σκραπ σε πιο διαχειρίσιμες διαστάσεις.

Με ονομαστική δύναμη κοπής 4000 kN, περίπου 400 τόνους, λεπίδα 1400 mm, στόμιο εξόδου 1400×450 mm και υδραυλικό σύστημα που λειτουργεί στα 25 MPa, αυτό το διάτμηση απορριμμάτων δοχείου παρέχει ισχυρή ικανότητα κοπής για περαιτέρω επεξεργασία μικτών μεταλλικών απορριμμάτων πριν από τη μεταφορά, την ανακύκλωση ή τη διαλογή.

Σε αντίθεση με τα συμβατικά μικρά ψαλίδια που τροφοδοτούνται με το χέρι, η οριζόντια δομή έχει σχεδιαστεί για να χειρίζεται μεγαλύτερες ποσότητες σκραπ σε μια πιο οργανωμένη ροή επεξεργασίας. Το υλικό μπορεί να φορτωθεί στο μηχάνημα, να συμπιεστεί και να οδηγηθεί προς την περιοχή κοπής, όπου το υδραυλικό σύστημα κοπής μειώνει τα θραύσματα σε μικρότερα και ευκολότερα στον χειρισμό τμήματα.

Το Q43W-4000B είναι εξοπλισμένο με σύστημα ψύξης αέρα για διαχείριση της θερμοκρασίας υδραυλικού λαδιού και χρησιμοποιεί έλεγχο κουμπιών στην τυπική του διαμόρφωση. Η συχνότητα κοπής αναφοράς του είναι 2–3 φορές ανά λεπτό, ανάλογα με το πραγματικό υλικό, την κατάσταση φόρτωσης και τη μέθοδο λειτουργίας.

Για τους ανακυκλωτές που χειρίζονται ογκώδη θραύσματα χάλυβα, δομικά κοψίματα, προφίλ και άλλα ακανόνιστα μεταλλικά υλικά, το Hydraulic Scrap Shear μπορεί να βοηθήσει στη δημιουργία μιας πιο ελεγχόμενης ροής εργασιών επεξεργασίας μεταξύ συλλογής σκραπ και κατάντη ανακύκλωσης.

Οι βασικοί όροι SEO για αυτό το μηχάνημα περιλαμβάνουν το Horizontal Scrap Shear, Container Scrap Shear, Hydraulic Scrap Shear, Metal Shear, Scrap Metal Shear and Hydraulic Metal Cotting Machine.

Ένα από τα κύρια προβλήματα στην ανακύκλωση σκραπ δεν είναι απλώς το βάρος του υλικού, αλλά το σχήμα και οι διαστάσεις του.

Μακρύ, ακανόνιστο ή ογκώδες σκραπ μπορεί να δημιουργήσει αρκετά πρακτικά προβλήματα.

Τα μεγάλα κομμάτια καταλαμβάνουν περισσότερο χώρο στην αυλή και μπορεί να είναι δύσκολο να στοιβάζονται αποτελεσματικά. Τα μεγάλα δομικά τμήματα μπορεί επίσης να επηρεάσουν τη λειτουργία του περονοφόρου, του γερανού ή του χειριστή υλικού.

Τα μεγάλα σκραπ μπορεί να απαιτούν επαναλαμβανόμενη επανατοποθέτηση προτού φορτωθούν σε φορτηγά, εμπορευματοκιβώτια ή εξοπλισμό επεξεργασίας κατάντη.

Ορισμένα σκραπ μπορεί επίσης να είναι ακατάλληλα για απευθείας φόρτιση σε φούρνους ή άλλο εξοπλισμό ανακύκλωσης επειδή οι διαστάσεις του είναι πολύ μεγάλες.

Οι μέθοδοι χειροκίνητης κοπής μπορεί να καταστούν αναποτελεσματικές όταν αυξάνεται ο ημερήσιος όγκος. Οι χειριστές μπορεί να ξοδεύουν υπερβολικό χρόνο στην κίνηση, την τοποθέτηση και την κοπή μεμονωμένων κομματιών.

Ένα άλλο ζήτημα είναι η συνέπεια της παραγωγής. Μια μάντρα ανακύκλωσης μπορεί να έχει αρκετή ικανότητα κοπής σε χαρτί, αλλά εάν κάθε κομμάτι πρέπει να τοποθετηθεί χωριστά, η πραγματική ημερήσια απόδοση μπορεί να παραμείνει χαμηλή.

Αυτός είναι ο λόγος για τον οποίο πολλές μεσαίες και μεγάλες εργασίες ανακύκλωσης χρησιμοποιούν μια οριζόντια διάτμηση παλιοσίδερων ως κεντρική μηχανή μείωσης μεγέθους.

Το Q43W-4000B παρέχει μια υδραυλική λύση για τη μείωση των ογκωδών απορριμμάτων σε πιο διαχειρίσιμα μεγέθη.

Η δύναμη κοπής των 4000 kN παρέχει τη δύναμη που απαιτείται για την επεξεργασία βαρέων σκραπ, ενώ το μήκος της λεπίδας 1400 mm παρέχει μια ευρεία περιοχή κοπής για το χειρισμό διαφορετικών σχημάτων ανακυκλώσιμου μετάλλου.

Το υδραυλικό σύστημα λειτουργεί σε ονομαστική πίεση 25 MPa, επιτρέποντας στο μηχάνημα να παράγει ισχυρή και σταθερή δράση κοπής.

Αντί να βασίζεται εξ ολοκλήρου στην ατομική χειροκίνητη κοπή, το σκραπ μπορεί να υποβληθεί σε επεξεργασία σε παρτίδες μέσω του μηχανήματος. Αυτό μπορεί να βοηθήσει στην απλοποίηση της ροής των υλικών μέσα στην αυλή.

Μετά την κοπή, τα μικρότερα κομμάτια σκραπ είναι γενικά πιο εύκολο να:

• Ταξινόμηση ανά κατηγορία υλικού
• Μετακινηθείτε με περονοφόρα ανυψωτικά ή χειριστές υλικών
• Στοίβα στην αυλή ανακύκλωσης
• Φόρτωση σε φορτηγά ή κοντέινερ
• Τροφοδοτήστε τον επόμενο εξοπλισμό ανακύκλωσης
• Προετοιμαστείτε για τη φόρτιση του κλιβάνου, όπου υπάρχει

Επομένως, το μηχάνημα λειτουργεί όχι μόνο ως μονάδα κοπής αλλά και ως μέρος ενός ευρύτερου συστήματος προετοιμασίας και ανακύκλωσης σκραπ.

Για πελάτες με συγκεκριμένες πρώτες ύλες, στόχους παραγωγής ή διάταξη αυλής, η διαμόρφωση του μηχανήματος μπορεί επίσης να αξιολογηθεί σύμφωνα με τις πραγματικές απαιτήσεις του έργου.

Σημείωση: Η πραγματική απόδοση κοπής και η ικανότητα παραγωγής εξαρτώνται από το σκραπ, το μέγεθος τομής, την αντοχή του υλικού, την απόδοση φόρτωσης και τις συνθήκες λειτουργίας.

Το υδραυλικό ψαλίδισμα απορριμμάτων Q43W-4000B προορίζεται κυρίως για εργασίες ανακύκλωσης και επεξεργασίας μετάλλων όπου τα μεγάλα σκραπ πρέπει να κοπούν σε μικρότερα τμήματα.

Οι τυπικές τοποθεσίες εφαρμογής περιλαμβάνουν:

Τα ναυπηγεία ανακύκλωσης λαμβάνουν συχνά ανάμεικτα σκραπ σε διαφορετικά μήκη και σχήματα. Το μηχάνημα μπορεί να χρησιμοποιηθεί ως κεντρική μονάδα επεξεργασίας πριν από τη διαλογή, τη μεταφορά ή τη μεταπώληση.

Τα θραύσματα που προορίζονται για επανατήξη ενδέχεται να απαιτούν μείωση του μεγέθους πριν εισέλθουν σε επόμενες διαδικασίες χειρισμού υλικού ή φόρτισης σε φούρνο.

Τα εργοστάσια που παράγουν κοπές χάλυβα, προφίλ και σκραπ παραγωγής μπορούν να χρησιμοποιήσουν μια μηχανή κοπής παλιοσίδερων για να μειώσουν τα συσσωρευμένα υπερμεγέθη απόβλητα.

Ορισμένα ανακυκλώσιμα μέταλλα από βιομηχανικά έργα αποσυναρμολόγησης και κατεδάφισης μπορούν να κοπούν σε πιο διαχειρίσιμα τμήματα πριν από τον περαιτέρω χειρισμό.

Οι εγκαταστάσεις που λαμβάνουν υλικό από διάφορα σημεία συλλογής μπορούν να κεντρίσουν τις εργασίες κοπής αντί να βασίζονται εξ ολοκλήρου σε μικρά μεμονωμένα ψαλίδια.

Ανάλογα με τις διαστάσεις, την ποιότητα του υλικού και την αντοχή, το μηχάνημα μπορεί να αξιολογηθεί για υλικά επεξεργασίας όπως:

• Σκραπ χάλυβα
• Προφίλ από χάλυβα
• Αποκοπές από δομικό χάλυβα
• Χαλύβδινες ράβδοι
• Σκραπ κατασκευής μετάλλων
• Ανώμαλα θραύσματα χάλυβα
• Επιλεγμένο ελαφρύ και μεσαίο δομικό σκραπ

Για παχύ, υψηλής αντοχής ή ειδικό κράμα υλικό, οι πελάτες θα πρέπει να παρέχουν πραγματικές διαστάσεις και πληροφορίες υλικού πριν από την επιλογή μοντέλου.

Το Q43W-4000B χρησιμοποιεί ένα υδραυλικό σύστημα για την εκτέλεση της λειτουργίας κοπής.

Τα σκραπ φορτώνονται στην περιοχή χειρισμού υλικών του μηχανήματος χρησιμοποιώντας κατάλληλο εξοπλισμό τροφοδοσίας σύμφωνα με τις συνθήκες λειτουργίας του πελάτη.

Το υλικό οδηγείται προς το τμήμα διάτμησης έτσι ώστε το προς κοπή τμήμα να φτάσει στην περιοχή της λεπίδας.

Η σωστή τροφοδοσία και η σωστή τοποθέτηση είναι σημαντικά επειδή η πραγματική ικανότητα παραγωγής δεν εξαρτάται μόνο από την ταχύτητα κοπής αλλά και από το πόσο γρήγορα μπορεί να τροφοδοτηθεί το υλικό στο μηχάνημα.

Το σύστημα υδραυλικής αντλίας παρέχει λάδι στους κυλίνδρους. Η υδραυλική πίεση μετατρέπεται σε μηχανική δύναμη κοπής.

Η ονομαστική πίεση του υδραυλικού συστήματος του μηχανήματος είναι 25 MPa.

Ο κύλινδρος κοπής οδηγεί τη λεπίδα μέσα από τα θραύσματα.

Με ονομαστική δύναμη κοπής 4000 kN, το μηχάνημα έχει σχεδιαστεί για εφαρμογές βαρέως τύπου μείωσης μεγέθους απορριμμάτων.

Μετά από κάθε κύκλο κοπής, το επεξεργασμένο υλικό απομακρύνεται από τη ζώνη κοπής και το επόμενο τμήμα μπορεί να προετοιμαστεί για κοπή.

Η συχνότητα κοπής αναφοράς είναι περίπου 2–3 κοπές ανά λεπτό.

Η πραγματική απόδοση του κύκλου ποικίλλει ανάλογα με το υλικό και την κατάσταση τροφοδοσίας.

Για αποτελεσματική λειτουργία, ο εξοπλισμός φόρτωσης, ο χρόνος κύκλου της μηχανής και ο μεταγενέστερος χειρισμός υλικού θα πρέπει να συντονιστούν.

Αυτό είναι ιδιαίτερα σημαντικό για τα ναυπηγεία ανακύκλωσης που θέλουν να βελτιώσουν τη συνολική παραγωγή σε τόνους ανά ώρα και όχι απλώς να αυξήσουν τον αριθμό των περικοπών ανά λεπτό.

Δεν συνιστάται η επιλογή ενός υδραυλικού ψαλιδιού μόνο με δύναμη κοπής.

Πριν επιλέξουν ένα μηχάνημα, οι αγοραστές θα πρέπει να αξιολογήσουν διάφορους παράγοντες.

Δώστε τον πραγματικό τύπο υλικού, για παράδειγμα:

• Ανθρακούχο χάλυβα
• Οπλισμός
• Δομικές τομές
• Αποκοπές φύλλων
• Σωλήνας
• Προφίλ
• Μικτό σκραπ

Διαφορετικά υλικά με τις ίδιες διαστάσεις μπορεί να απαιτούν πολύ διαφορετικές δυνάμεις κοπής.

Οι πελάτες θα πρέπει να παρέχουν:

• Μέγιστο πάχος
• Πλάτος
• Διάμετρος
• Διαστάσεις προφίλ
• Μέγιστο μήκος εισόδου

Οι φωτογραφίες και τα βίντεο με πραγματικά σκραπ είναι ιδιαίτερα χρήσιμα.

Η ημερήσια χωρητικότητα από μόνη της δεν αρκεί.

Για παράδειγμα, ένας πελάτης που επεξεργάζεται 40 τόνους την ημέρα κατά τη διάρκεια μιας βάρδιας 8 ωρών απαιτεί διαφορετικό ρυθμό παραγωγής από μια εγκατάσταση που επεξεργάζεται την ίδια ποσότητα για 16 ώρες.

Ένας χρήσιμος υπολογισμός είναι:

Απαιτούμενη ωριαία χωρητικότητα = Ημερήσιος όγκος σκραπ ÷ Διαθέσιμες ώρες λειτουργίας

Στη συνέχεια, θα πρέπει να ληφθεί υπόψη το πρόσθετο όριο χωρητικότητας για το χρόνο φόρτωσης, τα διαλείμματα του χειριστή και τη διακύμανση του υλικού.

Εξετάστε εάν το υλικό θα φορτωθεί από:

• Εκσκαφέας
• Χειριστής υλικού
• Πιάσε γερανό
• περονοφόρο ανυψωτικό
• Άλλος εξοπλισμός φόρτωσης

Μια ισχυρή διάτμηση μπορεί να έχει χαμηλή πραγματική απόδοση εάν το σύστημα τροφοδοσίας δεν μπορεί να συμβαδίσει με τον κύκλο του μηχανήματος.

Η απαίτηση κατάντη έχει σημασία.

Τα σκραπ που προετοιμάζονται για μεταφορά μπορεί να έχουν διαφορετικές απαιτήσεις διαστάσεων από τα σκραπ που προετοιμάζονται για φόρτιση σε φούρνο.

Για αυτήν τη διαμόρφωση Q43W-4000B, η αναφερόμενη ισχύς είναι 84 kW.

Οι πελάτες θα πρέπει να παρέχουν τοπικές πληροφορίες τάσης, συχνότητας και φάσης πριν από την επιβεβαίωση της παραγγελίας.

Για παράδειγμα:

380V / 50Hz / 3 Φάσεις

ή άλλα τοπικά πρότυπα βιομηχανικής ισχύος.

Η καλύτερη μηχανή δεν είναι απαραίτητα η μεγαλύτερη διάτμηση.

Μια κατάλληλη διαμόρφωση πρέπει να ισορροπεί:

Μέγεθος υλικού + Αντοχή υλικού + Απαιτούμενοι τόνοι/ώρα + Αποδοτικότητα τροφοδοσίας + Διάταξη αυλής + Απαίτηση κατάντη

Η WANSHIDA μπορεί να αξιολογήσει αυτούς τους παράγοντες πριν προτείνει τη διαμόρφωση του μηχανήματος.

Η ονομαστική δύναμη κοπής είναι 4000kN, περίπου 400 τόνοι. Ωστόσο, εάν ένα συγκεκριμένο κομμάτι σκραπ μπορεί να υποβληθεί σε επεξεργασία θα πρέπει επίσης να αξιολογηθεί ανάλογα με το υλικό, το πάχος, τη διατομή και την αντοχή του.

Το μηχάνημα χρησιμοποιεί λεπίδα 1400mm με στόμιο εξόδου 1400×450mm.

Εάν έχετε συγκεκριμένο προφίλ σκραπ ή μέγιστη διάσταση υλικού, στείλτε μας φωτογραφίες και διαστάσεις ώστε η τεχνική ομάδα μας να αξιολογήσει την εφαρμογή.

Η συχνότητα κοπής αναφοράς είναι περίπου 2–3 φορές ανά λεπτό.

Η πραγματική απόδοση λειτουργίας εξαρτάται από την ταχύτητα τροφοδοσίας, το σχήμα του σκραπ, την κατάσταση του υλικού και τη ροή εργασίας του χειριστή.

Καμία διάτμηση απορριμμάτων δεν πρέπει να επιλέγεται αποκλειστικά ανάλογα με την χωρητικότητα.

Διαφορετικά υλικά έχουν διαφορετικές αντοχές εφελκυσμού και διάτμησης. Το κράμα χάλυβα υψηλής αντοχής, τα πολύ παχιά τμήματα ή τα ασυνήθιστα μεγάλα στερεά υλικά θα πρέπει να αξιολογούνται χωριστά.

Συνιστούμε να παρέχετε τον τύπο υλικού, το μέγιστο πάχος ή τη διάμετρο και τις πραγματικές φωτογραφίες απορριμμάτων πριν από την τελική επιβεβαίωση του μοντέλου.

Η σειρά Q43W χρησιμοποιείται συνήθως ως διάλυμα διάτμησης σκραπ οριζόντιας/τύπου δοχείου. Η τυπική διαμόρφωση που παρέχεται εδώ παρατίθεται ως έλεγχος κουμπιών.

Εάν χρειάζεστε ένα συγκεκριμένο PLC, τηλεχειριστήριο ή αυτοματοποιημένη ακολουθία λειτουργίας, παράσχετε τις απαιτήσεις σας, ώστε η διαμόρφωση να μπορεί να αξιολογηθεί ξεχωριστά πριν από την προσφορά.

Η WANSHIDA παρέχει τεχνική υποστήριξη σε όλο τον κύκλο ζωής του εξοπλισμού.

Η τυπική υπηρεσία περιλαμβάνει:

• 12 μήνες εγγύηση
• Μακροχρόνια συντήρηση και τεχνική υποστήριξη
• Οδηγίες λειτουργίας και συντήρησης
• Υποστήριξη ανταλλακτικών
• Τεχνική υποστήριξη για εγκατάσταση και θέση σε λειτουργία
• Απομακρυσμένη αντιμετώπιση προβλημάτων με βάση φωτογραφίες, βίντεο και πληροφορίες μηχανήματος
• Προσαρμοσμένη διαμόρφωση μηχανής σύμφωνα με τις απαιτήσεις υλικού και έργου

Πριν από την παραγωγή, η ομάδα μας μπορεί να επιβεβαιώσει τις ηλεκτρικές απαιτήσεις, τον τρόπο λειτουργίας και τη διαμόρφωση του μηχανήματος με τον πελάτη.

Πριν από την αποστολή, ο εξοπλισμός ελέγχεται και επιθεωρείται και η σχετική τεκμηρίωση λειτουργίας μπορεί να προετοιμαστεί σύμφωνα με την επιβεβαιωμένη διαμόρφωση παραγγελίας.
